配電箱系統圖中1P、2P、3P,L1、L2、L3是什么意思?
1P、2P、3P在系統圖中代表空開的極位的意思。
L1、L2、L3，,A、B、C.，U、V、W表示三相電的相序。在不同的設計院，不同位置用不同的字母表示三相電的相序。
L1、L2、L3多在系統圖中表示配電柜內母線和變壓器引來的三相電壓，在配電柜負荷開關之后到配電箱之間的三相電壓，用A、B、C來表示相序，在設備端用U、V、W表示相序，比如電機的首尾端，配電箱回路。

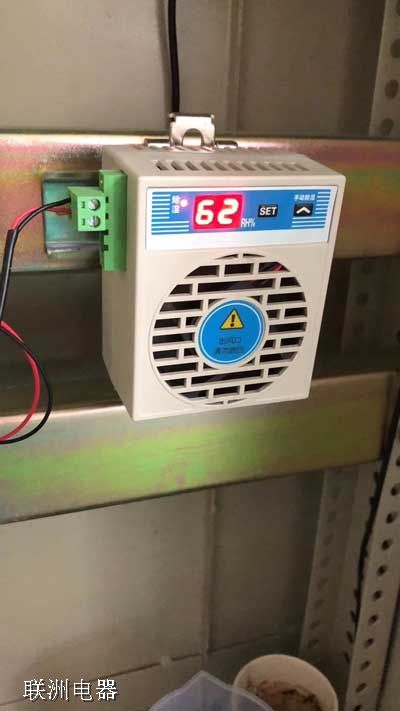

配電箱新風除濕裝置
