電氣二次回路線號標注原則
電氣二次回路線號標注原則：

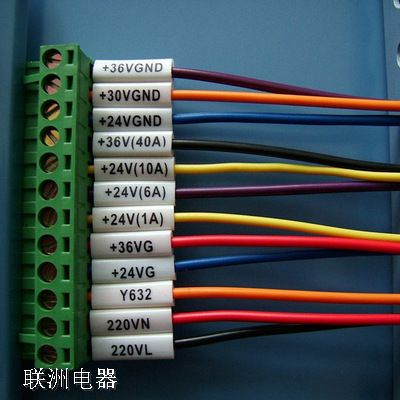

一、線號標注一般采用數字或數字和文字的組合，它表明了回路的性質和用途。
二、回路標號的基本原則是：凡是各設備間要用控制電纜經端子排進行聯系的，都要按回路原則進行標號。此外，某些裝在屏頂上的設備與屏內設備的連接，也需要經過端子排，此時屏頂設備就可看作是屏外設備，而在其連接線上同樣按回路編號原則給以相應的標號。
三、為了明確起見，對直流回路和交流回路采用不同的標號方法，而在交、直流回路中，對 各種不同的回路又賦于不同的數字符號，因此在二次回路接線圖中，我們看到標號后，就能知道這一回路的性質而便于維護和檢修。
四、二次回路標號的基本方法是：
用三位或三位以下的數字組成，需要標明回路的相別或某些主要特征時，可在數字標號的前面(或后面)增注文字符號。
按“等電位”的原則標注，即在電氣回路中，連于一點上的所有導線(包括接觸連接的可折線段)須標以相同的回路標號。
電氣設備的觸點、線圈、電阻、電容等元件所間隔的線段，即看為不同的線段，一般給予不同的標號；對于在接線圖中不經過端子而在屏內直接連接的回路，可不標號。
常見交流控制回路中，以主要壓降元(部)件(如線圈、繞組、電阻等)為界，左邊以奇數起編，如：1、3、5......或11、13、15......；右邊以偶數起編，如：2、4、6......或12、14、16......。
五、直流回路的標號細則：
對于不同用途的直流回路，使用不同的數字范圍，如控制和保護回路用001～099及l(fā)一599，勵磁回路用601～699。
控制和保護回路使用的數字標號，按熔斷器所屬的回路進行分組，每一百個數分為一組，如101～199，201～299，301―399，其中每段里面先按正極性回路(編為奇數)由小到大，再編負極性回路(偶數)由大到小，如100，101，103，133，142，140。
信號回路的數字標號，按事故、位置、預告、指揮信號進行分組，按數字大小進行排列。
開關設備、控制回路的數字標號組，應按開關設備的數字序號進行選取。例如有3個控制開關1KK、2KK、3KK，則1KK對應的控制回路數字標號選101～199，2KK所對應的選201～299，3KK對應的選301～399。
正極回路的線段按奇數標號，負極回路的線段按偶數標號；每經過回路的主要壓降元(部)件(如線圈、繞組、電阻等)后，即行改變其極性，其奇偶順序即隨之改變。對不能標明極性或其極性在工作中改變的線段，可任選奇數或偶數。
對于某些特定的主要回路通常給予專用的標號組。例如：正電源為101、201，負電源為102、202；合閘回路中的綠燈回路為105、205、305、405；跳閘回路中的紅燈回路編號為35、135、235、等。
六、交流回路的標號細則：
交流回路按相別順序標號，它除用三位數字編號外，還加有文字標號以示區別。例如A411、B411、C411或L1、L2、L3。
對于不同用途的交流回路，使用不同的數字組。
⑴ 電流回路的標號，字母表示相序，第一位數字4表示電流回路，如A401～A409，B401～B409，C401一C409，A591～A599，B591～B599。若不夠亦可以20位數為一組，供一套電流互感器之用。幾組相互并聯的電流互感器的并聯回路，應先取數字組中Z小的一組數字標號。不同相的電流互感器并聯時，并聯回路應選任何一相電流互感器的數字組進行標號。
⑵ 電壓回路的數字標號，第一個字母表示相序、第一位數字6表示電壓回路，如A601～A609，B60l～B609，C601～C609，A791～A799，以供一個單獨互感器回路標號之用。
電流互感器和電壓互感器的回路，均須在分配給它們的數字標號范圍內， 自互感器引出端開始，按順序編號，例如“TA’’的回路標號用411～419，“2TV’’的回路標號用621～629等。
某些特定的交流回路(如母線電流差動保護公共回路、絕緣監察電壓表的公共回路等)給予專用的標號組。
