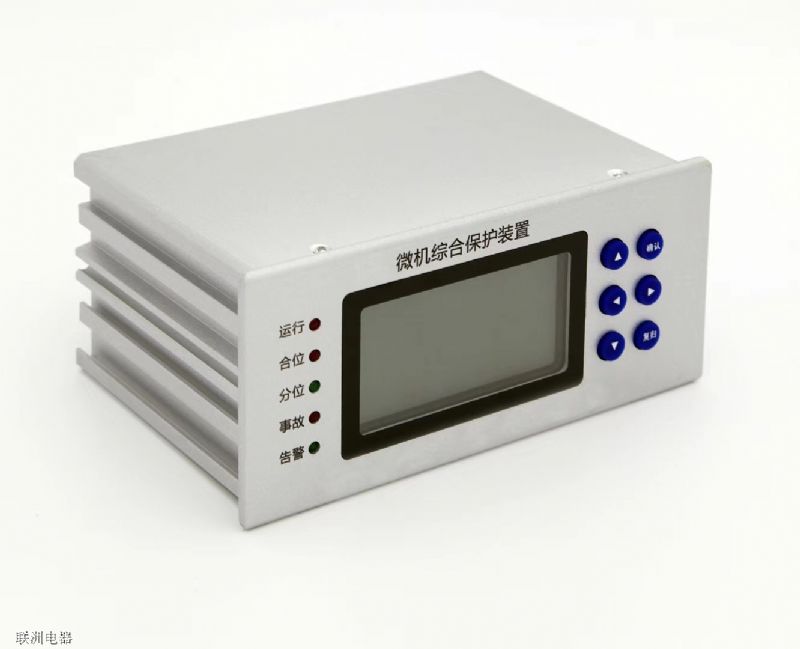

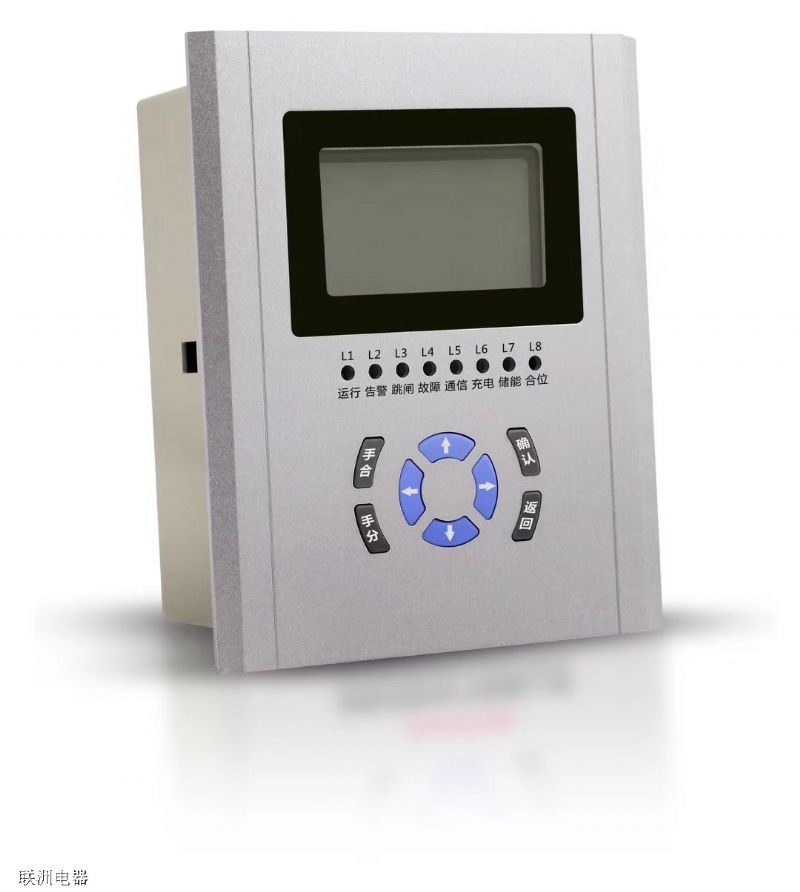

ZK400微機保護測控裝置那個廠家生產的
ZK400微機保護測控裝置采用高集成度、總線不出芯片的低功耗微處理器處理來自電流互感器的模擬信號和開關量數字信號，通過數字邏輯運算控制裝置的輸出。微處理器經過去除瞬態變量的影響來處理電流測量值同時計算執行保護功能必須的量值，確定來自設備參數瞬態值的電氣測量參數有效值。
ZK400微機保護測控裝置配備有系統就地顯示、設置和操作按鍵；后端子RS485通訊總線接口，并向用戶提供開放的通訊協議，方便實現SCADA功能；用戶界面設計友好，菜單使用直觀；使用具有高變比的電流傳感元件測量電流；配備事件記錄器用來儲存保護功能執行的的動作信息，操作的全部次數以及各種系統設置也被記錄，且掉電不丟失數據；地址、菜單驅動界面提供了各相電流、零序電流的瞬時測量值，且這些值均可通過通訊端口訪問。
CT自供電和輔助電源2種供電方式，在沒有負荷的情況下方便現場調試整定定值。
整個裝置結構緊湊，密封機箱，抗干擾性能好，應適合運行環境較為惡劣、安裝位置有限的環網柜系統。
結構與安裝
裝置采用整面板形式，美觀大方。面板上包括漢化液晶顯示器、電源指示燈、操作鍵盤等。安裝本裝置時，無需其它任何配件，簡化組屏及現場施工。安裝開孔尺寸圖如下:
