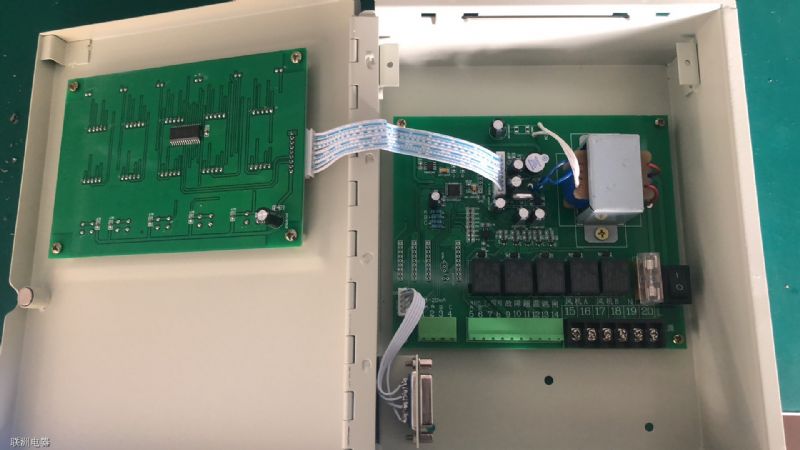

LD-B10-10B系列溫控儀的介紹
LD-B10-10B系列溫控儀是為風冷干式電力變壓器可靠運行而設計的新一代多功能電腦溫控制器。利用預埋在干式電力變壓器三相繞組線包中的三中Pt100鉑熱電阻來檢測干式電力變壓器線包的溫升,并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證干式電力變壓器的安全運行。由于采用目前先進的德國RISC單片計算機并結合先進的存儲與調整技術,根據BT7631標準設計而成,使得溫控器具有結枃簡單,運行可靠,抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能,可記錄停電前三個繞組線包的溫度及本機的工作狀態。技術指標
1、使用條件
環境溫度:-10C~+55C
相對溫度:5~95%
大氣壓:60~160Kpa
工作電壓:AC170~AC250V(48~60Hz)
2、測量范圍:-30.0~200°C
3、分辨率:0.1C
5、控制精度:±1C
6、功耗:<8VA
7、重量:<1Kg
8、傳感器參數:Pt100
9、抗干擾性能:符合JB/「7631標準
10、觸點容量
風機AC125/10A或AC220/7A三組(選配
或單相有源風機AC220/21A一組
超溫報警AC125/10A或AC220/7A一組
超溫跳閘AC125/10A或AC2207A一組
11、儀表外型尺寸:80x160x134mm嵌裝開孔尺す:152x7mm
