配電箱常用開孔尺寸及開口方法

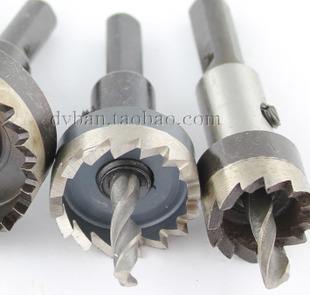

配電箱上常用的指示燈和按鈕的開孔尺寸一般有18毫米和22毫米兩種，使用對應的開孔器和電鉆即可完成開孔，難度很小，一般的鈑金工都能輕松完成。
配電箱常用儀表開孔尺寸：
配電箱常用的儀表尺寸有：120*120、96*96、80*80、72*72、48*48、96*48毫米，對應的是長寬值。基對應的開孔尺寸是：111*111、91*91、76*76、68*68、45*45、91*45毫米。

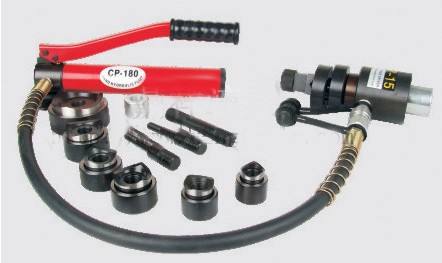

配電箱開孔一般使用液壓開孔器，液壓開孔器適用于配電盤、開關箱、板金整體已烤漆好了的完成品,臨時更改規格,它可簡單更換模具尺寸,穿孔完畢絕不會破壞表面。 是一種能在4mm以下的金屬板上開孔的先進手動液壓工具，能夠起到一般沖壓設備所不能 達到的開孔作用。
配電柜面板開孔器操作簡便、省力、速度快、加工面平整 光潔，也不受場地，位置限制均可使用，安全可靠。液壓開孔器結構輕巧、美觀、易攜帶、可供冶金、石油、化工、電 子、電器、船舶、機械等行業安裝維修電線管道、指示燈、 儀表開關等的開孔，更適用于已成型的儀表面板底板，開關箱分線電器盒的壁面開孔之用。
配電系統保護接地形式共用有: TN、 TT、T三種。其中TN是表示
PKE-I5123 配電箱圓形散熱風扇孔規格
