電流互感器與零序電流互感器的區別及作用
普通電流互感器可以把數值較大的一次電流通過一D的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。而零序電流互感器作用是當電路中發生觸電或漏電故障時，保護動作，切斷電源，這兩者之間名稱上很相似，作用卻大有不同，它們的區別及作用具體如何呢？
1.普通電流互感器的作用
普通電流互感器可以把數值較大的一次電流通過一D的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。
2.零序互感器工作原理

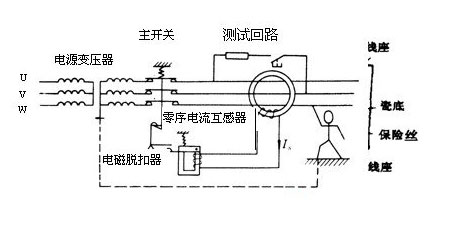

零序電流保護的基本原理是基于基爾霍夫電流定律：流入電路中任一節點的復電流的代數和等于零。在線路與電氣設備正常的情況下，各相電流的矢量和等于零，因此，零序電流互感器的二次側繞組無信號輸出，執行元件不動作。當發生接地故障時的各相電流的矢量和不為零，故障電流使零序電流互感器的環形鐵芯中產生磁通，零序電流互感器的二次側感應電壓使執行元件動作，帶動脫扣裝置，切換供電網絡，達到接地故障保護的目的。
3.零序互感器作用
當電路中發生觸電或漏電故障時，保護動作，切斷電源。
4.零序互感器使用條件
可在三相線路上各裝一個電流互感器，或讓三相導線一起穿過一零序電流互感器，也可在中性線N上安裝一個零序電流互感器，利用其來檢測三相的電流矢量和。
零序電流保護具體應用可在三相線路上各裝一個電流互感器（C.T），或讓三相導線一起穿過一零序C.T，也可在中性線N上安裝一個零序C.T，利用這些C.T來檢測三相的電流矢量和，即零序電流Io，IA+IB＋IC=IO，當線路上所接的三相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），IO=0；當線路上所接的三相負荷不平衡，則IO=IN，此時的零序電流為不平衡電流IN；當某一相發生接地故障時，必然產生一個單相接地故障電流Id，此時檢測到的零序電流IO=IN+Id，是三相不平衡電流與單相接地電流的矢量和。
