JDC系列軟啟動控制器 產品特點、選型、應用接線
一、性能簡介
JDC系列軟啟動控制器采用單片機設計，主要應用于各類交、直流電動機的可控硅調壓軟啟動和軟停止。軟啟動時間0-300秒可設定，電壓起點和止點可設定（%），起點和高點各輸出一路開關量便于聯鎖控制，光柱動態顯示輸出變化趨勢。支持各種類型的可控硅主回路觸發控制，除了本機按鍵啟動運行、停止，還可以外接按鈕操作。具備RS485、RS232通信接口。
二、主要技術指標
移相范圍：≤178°（單相）
軟啟時間：0-300s
觸發容量：[強觸發型≤2000A的可控硅]；[脈沖變壓器觸發型≤1000A的可控硅]；
電源電壓：65~264V交、直流
功 耗：<3W

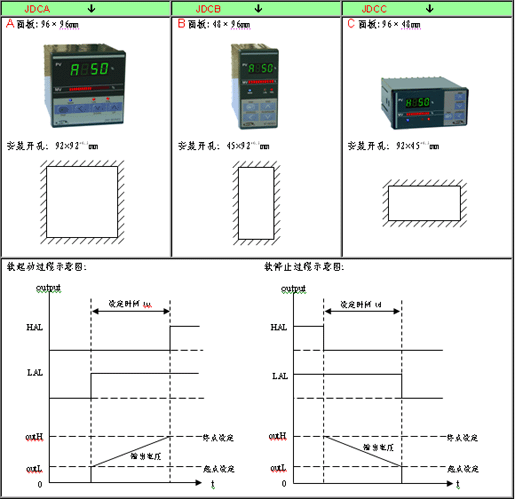

尺寸規格：
三、選型規則
例：需要一臺三相三線制軟啟動控制器，外形尺寸96×96，帶一路上限輸出，需要外接按鈕操作。則型號為：JDCA-C3-J1N-W1
四、應用接線示意圖
